2.4G, 5.2G та 5.8G: чому універсальність частот стала критичною для сучасної аеророзвідки

Радіочастотний спектр є фундаментальною основою для дистанційного керування безпілотними системами та передачі візуальних даних у реальному часі. В умовах насиченого радіоелектронного фону та постійної роботи засобів придушення, здатність оператора швидко маневрувати між різними частотними діапазонами стає вирішальним фактором. Це визначає не лише успішне виконання розвідувальної місії, а й фізичне виживання дороговартісного обладнання в зоні дії РЕБ. Гнучкість у виборі каналів дозволяє знаходити «шпарини» в куполах глушіння, забезпечуючи стійкість лінку там, де стандартні рішення втрачають зв’язок.

Технічні параметри та фізика поширення хвиль 2.4 ГГц та 5 ГГц

Фізика поширення радіохвиль диктує жорсткі умови вибору робочого діапазону залежно від тактичних завдань і рельєфу місцевості. Частота 2.4 ГГц має довшу хвилю (близько 12.5 см), що забезпечує їй високу здатність до дифракції — можливості сигналу огинати фізичні перешкоди, такі як пагорби, густі лісосмуги або стіни будівель. Це критично важливо для польотів на низьких висотах, де пряма видимість між антеною наземної станції та дроном постійно переривається. Проте зворотним боком медалі є висока зашумленість цього спектра побутовими пристроями та відносно вузька смуга пропускання, що обмежує передачу важкого потокового відео високої чіткості. Натомість діапазони 5.2 ГГц та 5.8 ГГц оперують значно коротшими хвилями (близько 5 см), які мають властивість швидко затухати при зустрічі з листям чи вологою в повітрі. Такі хвилі потребують суворої прямої видимості (Line of Sight), проте вони здатні переносити колосальні обсяги даних із мінімальною затримкою. Саме в цьому спектрі можлива передача цифрового HD-сигналу без «розсипання» картинки на пікселі під час активного маневрування. Використання вищих частот також дозволяє зменшити фізичні розміри антен на борту БПЛА, що покращує аеродинаміку та знижує помітність дрона. Проте варто враховувати, що енергетичні втрати вільного простору (FSPL) на частоті 5.8 ГГц майже в чотири рази вищі, ніж на 2.4 ГГц при однаковій відстані, що вимагає використання потужніших підсилювачів або ефективних рішень, як-от виносна антена Avenge Angel Big Hulk Plus, яку можна обрати на сайті SkyHub для компенсації затухання.

Пріоритети використання частоти 2.4 ГГц для систем керування

Діапазон 2.4 ГГц залишається непорушним стандартом для каналів управління, зокрема завдяки поширенню протоколів ELRS (ExpressLRS) та TBS Crossfire. Основна причина такої домінації полягає у здатності сигналу «виживати» у складних умовах за рахунок використання модуляції LoRa (Long Range). Ця технологія дозволяє витягувати корисний сигнал навіть тоді, коли його рівень нижчий за рівень фонового шуму. Для аеророзвідки це означає стабільний контроль над бортом на дистанціях 30–50 кілометрів і більше, за умови використання якісних приймачів із чутливістю до -120 дБм. Коли дрон працює на гранично малих висотах, вирішального значення набуває зона Френеля — еліпсоїдний простір навколо лінії прямої видимості, де поширюється основна частина енергії радіохвилі. На частоті 2.4 ГГц ця зона ширша, ніж на 5.8 ГГц, що дозволяє сигналу частково огинати підстильну поверхню землі або крони дерев без повної втрати зв’язку, що є життєво важливим при проведенні розвідки в «зеленці» або міській забудові.

Незважаючи на те, що 2.4 ГГц є «рідним» діапазоном для Wi-Fi та Bluetooth, сучасні системи керування дронами мають високу завадостійкість. Це досягається шляхом швидкої перебудови частоти та використання вузькосмугових каналів, які важко придушити звичайним побутовим роутером. Проте в зонах активного бойового зіткнення цей діапазон часто стає першою мішенню для засобів РЕБ, оскільки він є найбільш прогнозованим. Саме тому оператори аеророзвідки все частіше використовують нестандартні зміщення частот (наприклад, 2.3 ГГц або 2.5 ГГц), щоб вийти за межі робочих вікон стандартних «глушилок». Це потребує спеціалізованого прошивання як передавача (TX), так і приймача (RX) на борту дрона, але дає величезну перевагу в живучості системи. Потужність сучасних передавачів у цьому діапазоні може сягати 1-2 Вт, що в поєднанні з антенами типу «ягі» або потужними патчами забезпечує надійний канал телеметрії навіть у найскладніших ефірних умовах.

Технічні переваги діапазону 2.4 ГГц:

• Дальність зв’язку. Завдяки меншому затуханню енергія сигналу зберігається на значно більших відстанях порівняно з 5 ГГц.
• Енергоефективність приймачів. Чіпи для роботи на цій частоті споживають мінімум енергії, що важливо для тривалих розвідувальних місій.
• Доступність компонентів. Ринок насичений антенами та модулями різних конфігурацій, що дозволяє швидко замінити пошкоджене обладнання.
• Стабільність LoRa-модуляції. Висока стійкість до багатопроменевого поширення сигналу, що виникає при відбитті від землі.
• Широкий вибір антен. Можливість використання як всенаправлених «диполів», так і спрямованих рішень для рекордних дистанцій.

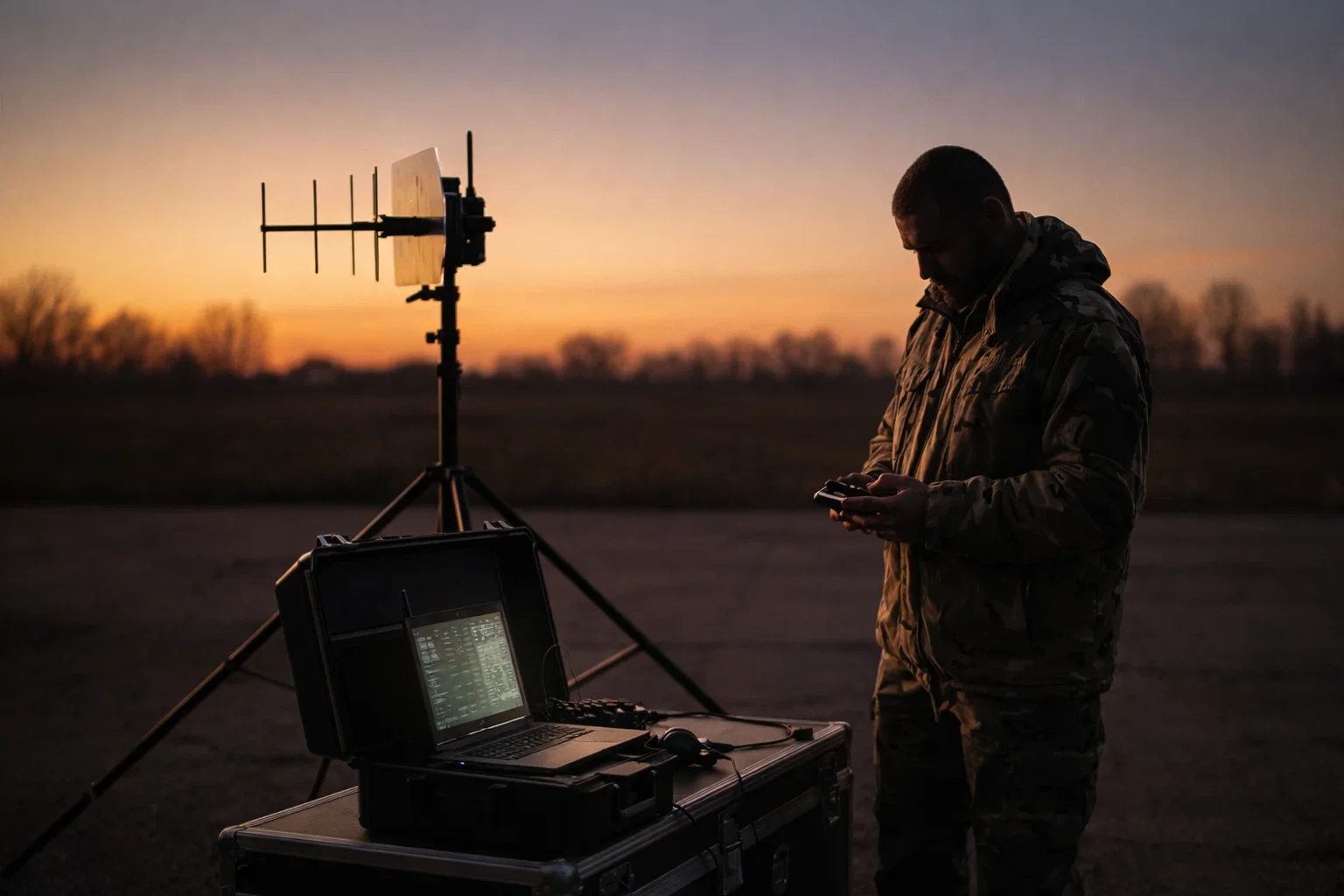

Чутливість приймачів у цьому діапазоні дозволяє працювати на межі фонового шуму, що робить перехоплення такого сигналу складнішим завданням для радіотехнічної розвідки противника. Проте для досягнення максимальних дистанцій у десятки кілометрів оператор повинен забезпечити «чистий горизонт» — підняти наземну антену на щоглу або використовувати ретранслятор. Це нівелює вплив кривизни земної поверхні та дозволяє реалізувати весь потенціал потужності передавача. Важливо розуміти, що на великих відстанях навіть незначні завади від дружніх підрозділів (наприклад, включені Wi-Fi точки в КСП) можуть суттєво знизити якість лінку, тому частотна гігієна в діапазоні 2.4 ГГц залишається критичним елементом підготовки до вильоту.

Специфіка відеозв’язку в діапазонах 5.2 ГГц та 5.8 ГГц

Передача відеосигналу високої якості вимагає широкої смуги пропускання, яку можуть запропонувати лише високочастотні діапазони 5 ГГц. Стандартний цивільний спектр 5.8 ГГц (5725–5850 МГц) є найбільш завантаженим, оскільки саме на нього розрахована більшість аналогових та цифрових відеопередавачів (VTX). Проте для професійної аеророзвідки критично важливим є використання діапазону 5.2 ГГц (5150–5250 МГц), який часто називають «нижнім» або «чистим» спектром. Він рідше використовується побутовими пристроями і часто випадає з фокуса стандартних засобів радіоелектронної боротьби, які налаштовані на придушення стандартної сітки каналів Raceband. Можливість працювати в широкій смузі пропускання (до 40–80 МГц на один канал у цифрових системах типу DJI O3 або Walksnail) дозволяє передавати картинку в розрішенні 1080p або 4K з мінімальною затримкою. Це дає оператору можливість не просто бачити ціль, а й ідентифікувати її тип, номерні знаки техніки або специфічне озброєння з безпечної відстані, уникаючи «розмиття» картинки під час швидких рухів камерою.

Особливості використання 5-гігагерцового спектра:

• Розподіл каналів. Використання сітки Raceband (R1-R8) дозволяє одночасно піднімати в повітря кілька бортів без взаємних завад при грамотному рознесенні по частотах.
• Цифрова стійкість. Системи з кодуванням H.265 забезпечують стабільну передачу даних навіть при частковому зашумленні каналу, автоматично знижуючи бітрейт замість повного обриву зв’язку.
• Гнучкість діапазону 5.2 ГГц. Можливість відійти від стандартних частот 5.8 ГГц дозволяє обходити більшість «купольних» засобів придушення, які мають прогалини в цьому спектрі.
• Ширина смуги. Для цифрового HD-відео критично важливо мати смугу не менше 20 МГц, що практично неможливо реалізувати в перевантаженому діапазоні 2.4 ГГц.
• Спрямованість сигналу. Використання антен з круговою поляризацією на частотах 5 ГГц мінімізує вплив відбитих сигналів, запобігаючи появі «двоїння» картинки в аналогових системах.

Ефективність маневрування частотами в умовах радіоелектронної боротьби

Сучасне протистояння в небі — це передусім битва алгоритмів та частот. Універсальність обладнання, що дозволяє працювати в широкому спектрі від 1.2 ГГц до 6 ГГц, стає єдиним способом обходу систем РЕБ. Коли противник застосовує потужні спрямовані завади або «купольні» системи, що випалюють стандартні частоти 2.4 ГГц та 5.8 ГГц, оператор повинен мати технічну можливість миттєво перейти на «сусідні» канали. Механізм FHSS (Frequency Hopping Spread Spectrum) — псевдовипадкова перебудова робочої частоти — є базовим захистом, але в умовах інтенсивного придушення він потребує розширення динамічного діапазону. Використання нестандартних прошивок (наприклад, спеціальних версій ELRS) дозволяє відкривати заблоковані частоти, які знаходяться на «стиках» цивільних діапазонів, що робить сигнал дрона невидимим або важким для ідентифікації стандартними сканерами РЕБ.

Гнучкість налаштувань частотного лінку — це не розкіш, а питання виживання. Якщо ваш дрон здатен працювати лише на стандартній сітці частот, ви вже програли бій ще до зльоту, адже будь-який сучасний засіб придушення заблокує вас за лічені секунди.

Важливим аспектом маневрування є використання антен, що працюють у широкому спектрі. Стандартні антени, налаштовані строго на 2.4 ГГц, при переході на частоту 2.3 ГГц втрачають свою ефективність (зростає КСВ — коефіцієнт стоячої хвилі), що веде до перегріву передавача та втрати дальності. Професійне обладнання для аеророзвідки комплектується широкосмуговими антенами, які зберігають прийнятні параметри в розширеному діапазоні. Це дозволяє оператору не просто змінювати номер каналу, а фактично переходити в іншу частину радіоспектра, де ефір залишається чистим. Такий підхід вимагає від екіпажу глибоких знань радіотехніки та постійного моніторингу ефіру за допомогою портативних аналізаторів спектра типу TinySA, щоб бачити активність ворожого РЕБ у реальному часі.

Крім того, ефективним методом є комбінування частот із різними фізичними властивостями. Наприклад, передача телеметрії та команд керування може здійснюватися на наднизьких частотах (433/868/915 МГц) для максимальної дальності та стійкості до перешкод, тоді як відеопотік залишається на 5.2 ГГц для забезпечення високої деталізації. У разі виявлення зашумлення на відеоканалі, оператор може продовжувати політ за приладами (телеметрією), виводячи дрон із зони дії завад. Таке ешелоноване використання частот робить систему максимально живучою, оскільки противнику значно важче придушити кілька рознесених діапазонів одночасно, не створюючи завад власним засобам зв’язку.

Адаптація обладнання під різні сценарії аеророзвідки

Вибір частотної пари (керування/відео) напряму залежить від географії та типу місії. У густозабудованому місті, де бетонні споруди миттєво поглинають високочастотні сигнали, пріоритет надається 2.4 ГГц для обох каналів або навіть нижчим частотам, якщо це дозволяє обладнання. У лісистій місцевості, де листя працює як природний екран для хвиль 5.8 ГГц, оператори змушені використовувати потужні підсилювачі (бустери) або виносити антени на значну висоту. Для виконання завдань на відкритому просторі (степи, поля) головним стає питання дальності, що вирішується комбінуванням 2.4 ГГц для керування та 5.8 ГГц із вузькоспрямованими патч-антенами на «трекерах», які автоматично повертаються за дроном під час польоту.

Алгоритм вибору частот залежно від умов:

1. Густа міська забудова. Пріоритет — 2.4 ГГц для керування (через краще проходження крізь стіни) та 5.2 ГГц для відео (менше завад від Wi-Fi роутерів мешканців).
2. Лісосмуги та пересічена місцевість. Використання 868/915 МГц для керування та 1.2/2.4 ГГц для відеосигналу, оскільки 5.8 ГГц повністю блокується вологою в листі.
3. Відкрите поле на велику дистанцію. Комбінація 2.4 ГГц (ELRS) та 5.8 ГГц із використанням активних підсилювачів сигналу та антен із високим підсиленням (20+ дБі).
4. Робота під дією РЕБ. Перехід на нестандартні частоти (наприклад, 2.5 ГГц та 5.1 ГГц) з використанням широкосмугових антен та підвищеною потужністю передавачів.
5. Нічна розвідка з тепловізором. Максимальний акцент на стабільність 5.8 ГГц для передачі деталізованого теплового контуру, що критично для ідентифікації живих цілей.

Для стабілізації зв’язку на граничних відстанях або при роботі в «радіотіні» (за пагорбами) критично важливо використовувати ретранслятори. Це можуть бути як наземні станції, так і інші дрони, що висять у повітрі та працюють як посередники. Ретрансляція дозволяє переводити сигнал із «важкого» 5.8 ГГц на більш прохідний діапазон або просто піднімати точку випромінювання над горизонтом. При цьому використання підсилювачів сигналу потребує обережності: надмірна потужність не лише швидко виснажує акумулятор дрона, а й перетворює його на яскраву радіомішень для засобів радіотехнічної розвідки противника. Баланс між енергоефективністю, скритністю та потужністю сигналу — це те, що відрізняє професійну систему аеророзвідки від аматорського рішення.

Чи стане мультичастотність вирішальним стандартом у протистоянні технологій?

Сьогодні володіння лише одним частотним діапазоном робить безпілотну систему вразливою та малоефективною. Майбутнє аеророзвідки належить мультичастотним комплексам, які здатні адаптуватися до динамічної зміни ефіру без переривання місії. Успіх операції тепер залежить не від максимальної потужності передавача, а від гнучкості налаштувань та здатності обладнання працювати на «стиках» частот. Лише апаратна та програмна універсальність дозволяє обходити інтелектуальні системи придушення, роблячи дрон по-справжньому ефективним інструментом у сучасному технологічному протистоянні.
