Главный тормозной цилиндр: принцип работы и назначение

Главный тормозной цилиндр — это сердце гидравлической тормозной системы. От его исправности зависит не только расстояние тормозного пути, но и предсказуемость поведения автомобиля. Когда водитель нажимает педаль, именно этот узел «переводит» усилие ноги в давление, которое распределяется по всей системе.

Важно понимать, что ГТЦ работает в тяжёлых условиях: постоянные перепады температур, вибрации, воздействие влаги и дорожной химии. Несмотря на это, ресурс детали зачастую превышает 200–300 тысяч километров, если своевременно обслуживать систему и менять тормозную жидкость.

Функциональное назначение

Главный тормозной цилиндр играет роль преобразователя энергии. Простыми словами, он делает то, что невозможно было бы реализовать напрямую: превращает слабое усилие ноги водителя в мощное давление, которое способно остановить многотонный автомобиль. Именно поэтому в конструкции закладывается высокий запас прочности и отказоустойчивости.

В современных машинах ГТЦ также работает в связке с электронными ассистентами (ABS, ESP, системами помощи при старте в гору). Все они корректно функционируют только при условии стабильного давления в магистралях.

Основные функции можно описать так:

1. Механическое усилие: преобразуется в давление посредством штока и поршней
2. Передача давления: направляется в независимые контуры для эффективного торможения
3. Стабильность под нагрузкой: сохраняется точность и скорость реакции в экстремальных режимах

Конструктивные особенности

Современный ГТЦ — это не просто цилиндр с поршнями. Это инженерный узел, рассчитанный на миллионы циклов работы. Он должен быть герметичным, прочным и лёгким. Производители используют алюминиевые сплавы и термостойкие резины, чтобы обеспечить надёжность в любых климатических условиях.

Чаще всего применяется двухконтурная схема: один контур обслуживает передние колёса, другой — задние, либо диагональное разделение (переднее левое + заднее правое и наоборот). Такая схема повышает безопасность: при отказе одного контура второй позволяет сохранить управляемость.

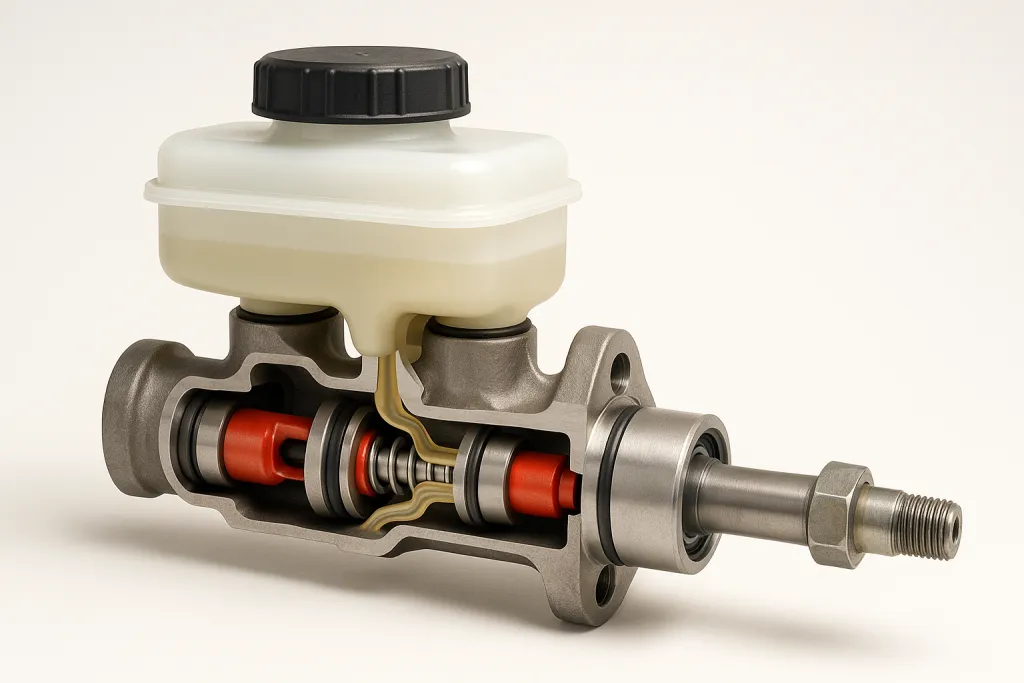

Ключевые элементы конструкции:

1. Бачок: разделённый резервуар для раздельного питания контуров и контроля уровня
2. Корпус: алюминиевый, лёгкий и коррозионно-стойкий
3. Поршни: два независимых узла с манжетами и возвратными пружинами
4. Отверстия: компенсационные и перепускные для балансировки и подпитки
5. Монтаж: обычно на вакуумном усилителе, реже — на крышке электрического серво

Принцип действия при нажатии педали

Нажатие педали запускает цепочку быстрых процессов. Шток сдвигает первый поршень, который перекрывает компенсационный канал и начинает создавать давление. Жидкость, не имеющая свойств сжиматься, моментально передаёт усилие дальше. Второй поршень подхватывает работу, создавая давление во втором контуре.

Этот процесс происходит за доли секунды. Водитель ощущает его как сопротивление педали и мгновенное замедление автомобиля. Если система исправна, давление распределяется равномерно, и колёса замедляются синхронно.

Процесс удобно разложить на этапы:

1. Шток: толкает первый поршень и перекрывает компенсационный канал
2. Первый контур: создаёт давление и передаёт усилие на второй поршень
3. Оба контура: формируют давление почти одновременно
4. Вязкость: густая жидкость может замедлить рост давления

Поведение при отпускании педали

После снятия ноги с педали давление в системе не должно оставаться. Пружины возвращают поршни на место, открываются компенсационные отверстия, и жидкость возвращается в бачок. Это позволяет системе «обнулиться» и быть готовой к следующему торможению.

Если этого не происходит, педаль может «виснуть», а тормоза — подтормаживать. Обычно это признак износа манжет, загрязнения каналов или слабых пружин.

После отпускания педали происходят такие процессы:

1. Возврат: поршни возвращаются под действием пружин
2. Балансировка: компенсационные каналы открываются, давление нормализуется
3. Диагностика: заедание поршней проявляется как запаздывающий отклик педали

Надёжность и повреждения

ГТЦ спроектирован так, чтобы даже при отказе одного контура автомобиль не терял управляемости. При разрыве шланга или утечке жидкости водитель всё ещё может замедлиться, хотя эффективность торможения снижается. Это требование закреплено международными стандартами безопасности.

Однако важно помнить: ГТЦ не вечен. Износ манжет, коррозия или попадание грязи в систему способны привести к внутренним утечкам, когда давление не набирается. Водитель замечает это как «проваливающуюся» педаль.

При повреждениях система ведёт себя так:

1. Утечка: один контур остаётся рабочим и обеспечивает минимальное замедление
2. Неисправности: разрыв шланга, износ уплотнителей, коррозия цилиндра
3. Стандарты: ECE R13 ограничивает минимальное допустимое усилие торможения

Дополнительные функции

Главный цилиндр выполняет не только функцию создания давления. Он также поддерживает уровень жидкости и работает в связке с датчиком, предупреждающим о её снижении. Герметичность конструкции критична: попадание воздуха в магистраль ведёт к «мягкой педали» и падению эффективности торможения.

Регулярная замена тормозной жидкости помогает продлить срок службы цилиндра, так как влага и грязь разрушают внутренние поверхности и манжеты. Своевременная диагностика и обслуживание предотвращают серьёзные аварийные ситуации.

Дополнительные возможности включают:

1. Пополнение: подпитка контуров из бачка и сигнализация низкого уровня
2. Герметичность: исключает подсос воздуха и «мягкую педаль»
3. Совместимость: подбор и замена жидкости по DOT-регламенту

Обслуживание и признаки неисправностей: советы от UKR PARTS

Профилактика — лучший способ сохранить эффективность тормозов. Производители рекомендуют менять жидкость каждые 2 года, а также проверять уровень и герметичность при каждом ТО. Диагностика ГТЦ включает проверку герметичности, визуальный осмотр и оценку хода педали.

К типичным признакам проблем относятся: увеличенный ход педали, снижение эффективности торможения, появление подтёков около бачка или цилиндра. Игнорировать такие симптомы опасно — это может привести к полной потере тормозов, поэтому при необходимости лучше купить главный тормозной цилиндр и заменить неисправный узел.

Рекомендуемые действия владельцу:

1. Контроль уровня: регулярная проверка бачка и магистралей
2. Прокачка: удаление воздуха после ремонта или замены жидкости
3. Диагностика: при изменениях в поведении педали обращаться в сервис
