Як правильно зробити заземлення для безпечної роботи електромережі

Заземлення в приватному будинку — це не просто технічна вимога, а базовий елемент системи безпеки, що захищає життя людей та цілісність майна. Його головна задача полягає у відведенні небезпечного потенціалу в ґрунт у разі пробою ізоляції, що мінімізує ризик ураження струмом при контакті з корпусом побутових приладів.

Крім захисної функції, контур стабілізує роботу чутливої електроніки, відводить статичну напругу та є критично важливим фактором у запобіганні пожежам, які часто виникають через іскріння несправної проводки.

Принцип дії та функціональне призначення захисного заземлення

Фізичний зміст заземлення полягає у створенні кола з максимально низьким електричним опором, яким струм витоку може безперешкодно піти в землю, минаючи тіло людини. Оскільки опір людського тіла є відносно високим, струм завжди обирає шлях найменшого супротиву — через металевий провідник безпосередньо в ґрунт.

Важливо розрізняти заземлення та занулення: перше створює виділений шлях у землю для захисту персоналу, тоді як друге призначене переважно для спровокування короткого замикання та спрацювання автоматичного вимикача при пошкодженні обладнання.

Основні цілі встановлення системи:

• Електробезпека користувачів. Запобігання травматизму при торканні до металевих частин приладів під напругою.
• Захист обладнання. Зняття перешкод та захист плат керування від імпульсних стрибків.
• Робота ПЗВ. Забезпечення коректного функціонування пристроїв захисного відключення, які реагують на різницю струмів.
• Відведення статики. Безпечне скидання накопиченого заряду з корпусів техніки.

Для приватного сектору існують чіткі норми щодо опору розтіканню струму. Якщо в будинок заведено трифазне живлення 380 В, опір контуру не має перевищувати 4 Ом, а для стандартної однофазної мережі 220 В допустимим вважається показник до 10 Ом.

Особливо критичним наявність заземлення є для приладів, що контактують з водою або мають складну мікропроцесорну начинку: електричних бойлерів, пральних та посудомийних машин, а також сучасних газових котлів, які без «чистої землі» можуть видавати помилки в роботі пальника.

Конструктивні елементи та матеріали для монтажу

Стандартна система складається з вертикальних електродів, що заглиблюються в ґрунт, горизонтального з’єднувача, який об’єднує їх у єдину мережу, та струмовідводу (шини), що йде до ввідного щитка. Вибір матеріалів безпосередньо впливає на провідність системи та її стійкість до ґрунтової корозії, яка з часом руйнує метал і погіршує контакт.

Порівняння матеріалів для заземлювачів:

Використання занадто тонкого металу є неприпустимим, оскільки він швидко перетвориться на іржу, і контур перестане виконувати свою функцію. Наприклад, сталева смуга повинна мати товщину не менше 4 мм, а її загальний переріз має становити від 160 мм².

Обміднені рішення коштують дорожче, проте їхній монтаж значно простіший завдяки модульній конструкції, а надійність виправдовує витрати в довгостроковій перспективі.

Вибір конфігурації заземлювального контуру

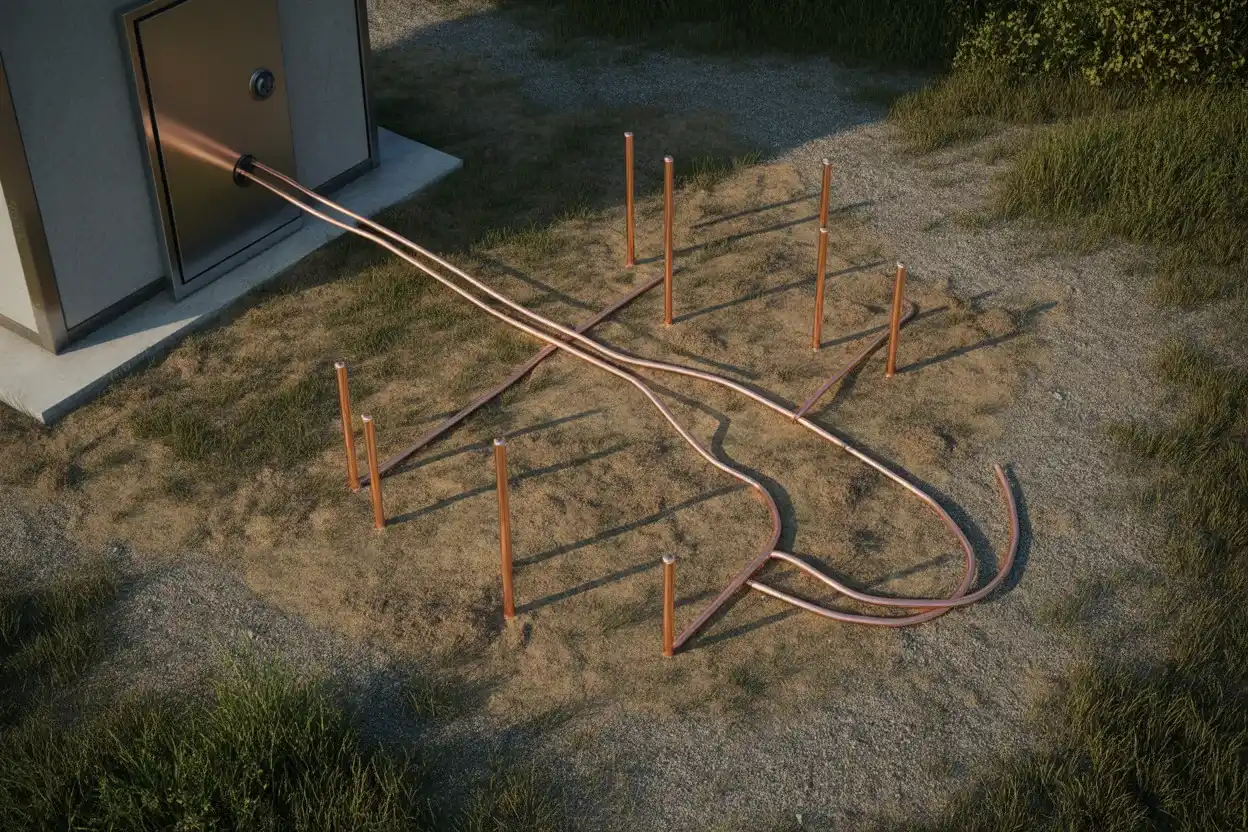

Існує дві основні геометричні форми розгортання системи на ділянці: класичний трикутник («замкнутий контур») та лінійна схема. Вибір залежить від доступної площі та особливостей ландшафту поблизу фундаменту будівлі.

Трикутна схема вважається найбільш надійною через свою замкнутість. Якщо одна з горизонтальних перемичок буде випадково пошкоджена або зруйнується від корозії, електроди все одно залишаться зв’язаними з шиною через іншу сторону трикутника.

Лінійний монтаж, де штирі забиваються в ряд, зазвичай використовують у вузьких проходах або вздовж стін. Проте в такій системі обрив першого сегмента призведе до виходу з ладу всієї конструкції, що знаходиться за ним.

Геометричні параметри монтажу:

• Відстань між електродами. Оптимально витримувати інтервал 1.2 — 2.5 метра.
• Глибина занурення. Вертикальні штирі повинні сягати шарів ґрунту, що не промерзають.
• Відступ від фундаменту. Рекомендується монтувати контур на відстані не менше 1 метра від стін будинку.

Земляні роботи та заглиблення електродів

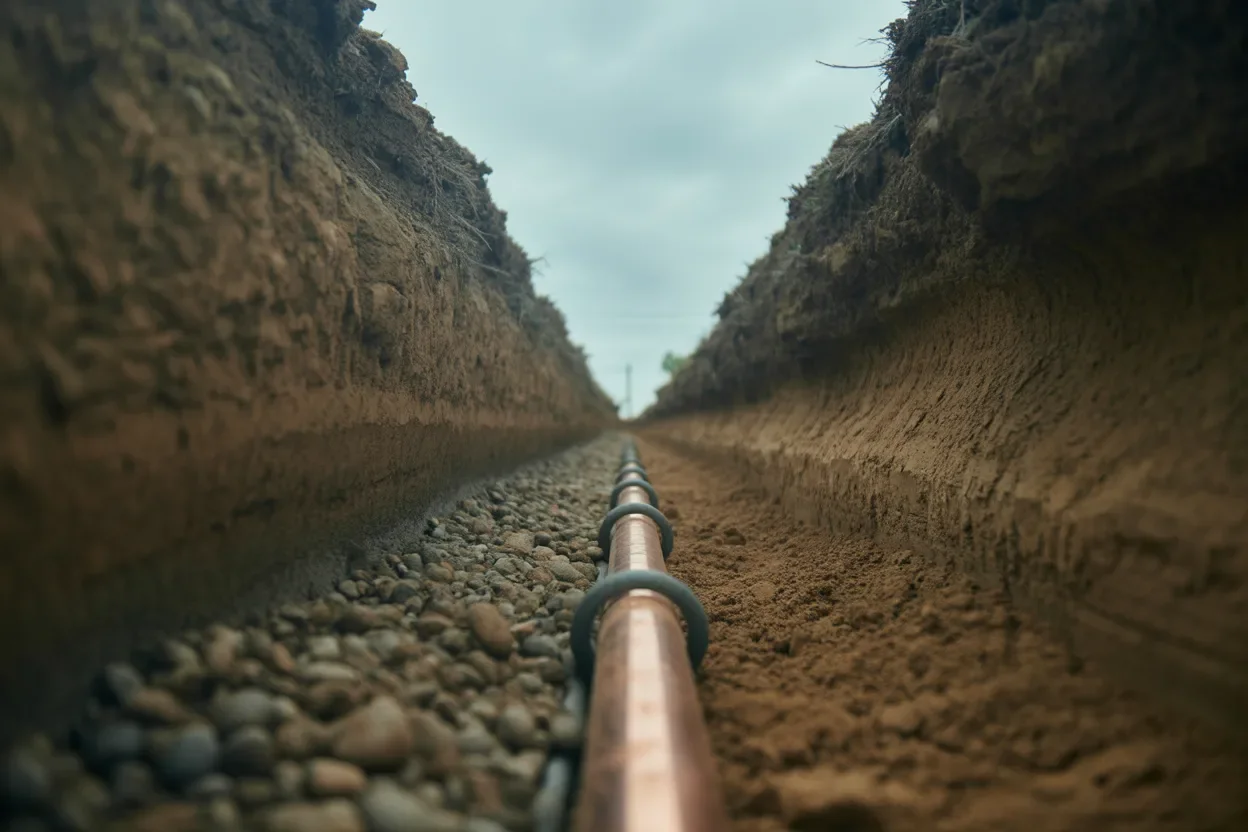

Процес починається з виїмки ґрунту для траншеї, яка зазвичай має форму рівностороннього трикутника або лінії. Глибина канави повинна становити 0.5 — 0.7 метра, що дозволяє приховати горизонтальні з’єднувальні елементи та захистити їх від механічних пошкоджень під час садових робіт.

Згідно з вимогами ПУЕ, категорично заборонено використовувати як заземлювачі будівельну арматуру з термозміцненою (гартованою) поверхнею. Через специфічну структуру металу такий матеріал має гірші показники провідності та надзвичайно швидко піддається корозії в агресивному середовищі ґрунту.

Електроди довжиною 2.5 — 3 метри забиваються в дно траншеї за допомогою кувалди або потужного перфоратора з відповідною насадкою. Необхідно досягти вологих шарів землі, оскільки сухий пісок практично не проводить струм. У щільних глинистих ґрунтах забивання проходить легше, ніж у кам’янистих, проте саме глина забезпечує найкращий електричний контакт завдяки високій гігроскопічності.

Методи з’єднання елементів системи

Найнадійнішим способом фіксації металевих частин у землі є дугове зварювання. Тільки зварний шов може гарантувати стабільний електричний контакт протягом десятиліть, попри постійний вплив вологи та перепадів температур. Довжина зварного шва повинна бути не меншою за 10 см, щоб забезпечити достатню площу дотику та механічну міцність.

Якщо використовуються заводські модульні комплекти з обмідненим покриттям, зварювання замінюють спеціальними болтовими затискачами з латуні або нержавіючої сталі. У такому випадку місця контактів обов’язково захищають гідроізоляційною стрічкою або спеціальними антикорозійними мастиками на основі бітуму. Це запобігає окисленню металу в місці з’єднання, яке є найслабшою ланкою системи.

Важливе застереження стосується фарбування конструкції: вертикальні та горизонтальні електроди, що знаходяться безпосередньо в землі, фарбувати не можна. Фарба є діелектриком, і її шар ізолює метал від ґрунту, роблячи всю систему абсолютно нефункціональною. Обробляти захисними сумішами дозволено лише зварні шви та ділянки виходу шини на поверхню.

Виведення шини та підключення до електрощита

Для передачі захисного потенціалу від підземного контуру до будинку використовується сталева смуга, яка підіймається по цоколю будівлі. На рівні вводу в приміщення до неї приварюється болт, до якого за допомогою гайок та шайб кріпиться гнучкий мідний дріт. Зазвичай використовують провід типу ПВ-3 (або сучасний аналог) з перетином 6 — 10 мм², що забезпечує надійну провідність без нагріву.

Порядок організації підключення:

• Прохід крізь стіну. Дріт обов’язково прокладається в захисній пластиковій або металевій гільзі.
• Маркування. Для «землі» використовується виключно жовто-зелене забарвлення ізоляції.
• ГЗШ. Усередині щитка встановлюється головна заземлювальна шина з міді або латуні.
• Розподіл провідників. Згідно з системою TN-S або TN-C-S, захисний провідник PE та робочий нуль N повинні бути розділені на окремі шини без перемичок між ними після точки поділу.

Такий підхід дозволяє уникнути появи напруги на корпусах приладів під час нерівномірного навантаження фаз у мережі. Усі заземлювальні контакти розеток у будинку мають бути з’єднані безпосередньо з шиною ГЗШ у щитку.

Перевірка працездатності готового пристрою

Після завершення монтажу, але до засипання траншеї ґрунтом, необхідно провести візуальний огляд усіх зварних та болтових з’єднань. Навіть мікротріщина в шві може призвести до втрати контакту через рік експлуатації. Якщо все виглядає надійно, можна переходити до інструментальної перевірки опору.

Професійне вимірювання проводиться омметром (наприклад, приладом М-416 або його сучасними цифровими аналогами), що вимагає встановлення додаткових вимірювальних електродів у ґрунт на певній відстані від контуру. Важливо проводити такі заміри у період максимальної сухості ґрунту (літо) або під час сильних морозів, коли питомий опір землі є найвищим — це дозволить побачити найгірший можливий сценарій роботи системи.

У побутових умовах часто використовують метод «контрольної лампи». Один дріт від лампи розжарювання потужністю 100 Вт підключають до фази в розетці, а інший — до змонтованого заземлення. Якщо лампа горить яскраво, як від звичайної мережі, контур працює добре. Тьмяне світло або його відсутність сигналізує про високий опір або відсутність контакту, що потребує збільшення кількості електродів.

Завершальним етапом є засипання траншеї однорідним ґрунтом без включення будівельного сміття, каміння чи щебню. Ці матеріали мають низьку провідність і створюють повітряні кишені, які погіршують розтікання струму.

Вибір оптимального варіанту захисту для оселі

Вибір між самостійним зварюванням контуру зі сталевого кутника та купівлею готового модульного комплекту залежить від вашого бюджету та готовності до земляних робіт. Саморобна конструкція з чорного металу значно дешевша, проте вона вимагає навичок зварювання та прослужить не більше 15 років.

Модульне заземлення з обмідненими стрижнями дорожче в кілька разів, але монтується за кілька годин без зварювання, займає мінімум місця і гарантує спокій на пів століття. В обох випадках головне — суворе дотримання глибини залягання та якості електричних контактів.
